電抗器規格表

電抗器主要在電力系統中起到補償無功功率、限制短路電流、濾除高次諧波等作用，是電力系統的重要電力設備之一。

昌盛電機提供電抗器規格，幫助您選用最適合的電抗器。

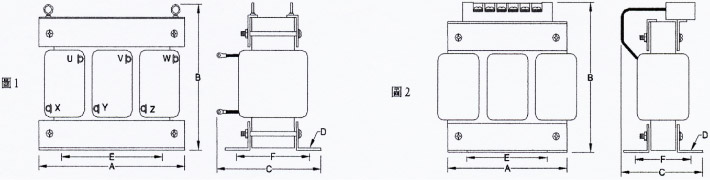

Part No. Motor Output(HP) 額定電流(A) 電感值(mH) 外型尺寸(mm) 圖號 概重(Kg)
A B C D E F
L38-001 1 2.5 8.4 155 150 95 7 60 55 2 3
L38-002 2 5 4.2 155 150 95 7 60 55 2 3
L38-003 3 7.5 3.6 155 150 95 7 60 55 2 3
L38-005 5 10 2.2 155 150 100 7 60 60 2 3.5
L38-007 7.5 15 1.42 155 150 100 7 60 60 2 3.5
L38-010 10 20 1.06 155 150 100 7 60 60 2 4
L38-015 15 30 0.7 180 175 120 7 90 60 2 6
L38-020 20 40 0.63 180 180 140 7 90 80 2 10
L38-025 25 50 0.42 180 190 140 7 90 80 2 10
L38-030 30 60 0.36 180 190 140 7 90 80 2 10
L38-040 40 80 0.26 180 140 165 7 90 100 1 12
L38-050 50 90 0.24 230 180 180 10 160 100 1 18
L38-060 60 120 0.18 230 180 190 10 160 110 1 23
L38-075 75 150 0.15 230 180 200 10 160 120 1 25
L38-100 100 200 0.11 280 250 230 10 160 135 1 30
L38-125 125 225 0.1 280 250 230 10 160 135 1 32
L38-150 150 250 0.09 280 250 230 10 160 135 1 33
L38-175 175 300 0.07 320 260 240 10 170 140 1 40
L38-200 200 330 0.06 320 260 240 10 170 140 1 42
L38-215 215 360 0.05 320 260 240 10 170 140 1 45
L38-250 250 490 0.04 320 260 240 10 170 140 1 46
L38-300 300 490 0.04 320 260 240 10 170 140 1 46
L38-400 400 660 0.03 380 320 260 10 220 140 1 65
